Paon – Grande structure tubulaire de grimpe en double boucle

Description

Paon – Grande structure tubulaire de grimpe en double boucle

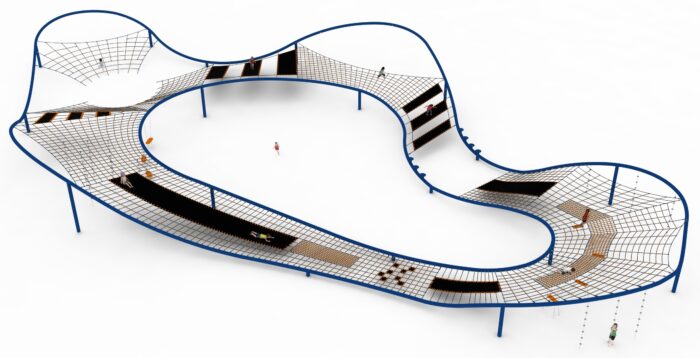

Le Paon est un équipement d’envergure conçu pour la grimpe et le franchissement d’obstacles. Ses deux boucles fermées, réalisées en tubes d’acier courbés, sont reliées entre elles par un vaste réseau de filets de corde, offrant un parcours spectaculaire pour les grandes aires de jeux.

Composants et équipements

• Deux boucles structurelles indépendantes reliées par des filets
• Réseau de cordes d’une longueur totale minimale de 2000 m
• 20 tapis caoutchouc de 8 mm
• 7 plaques HDPE de 15 mm

Caractéristiques techniques

• Dimensions (L x l x H) : 47,2 m x 28,8 m x 4,3 m
• Zone de sécurité minimale : 52,2 x 33,8 m
• Tranche d’âge : de 5 à 14 ans
• Hauteur de chute libre : 3,0 m
• Profondeur de fondation : 1,0 m

Matériaux

Ossature en tubes ronds d’acier de diamètre minimal 193,7 mm, galvanisée à chaud et peinte en poudre. Cordes en polyamide de 18 mm de diamètre. Un accès pour engins de chantier lourds est nécessaire à l’installation.

Conformité et sécurité EN 1176

Équipement conforme à la norme EN 1176-1:2017. Fondations sur plots en béton armé, profondeur 1,0 m.
