Outdoor 22′ Floor-Mounted Multi-Height Monkey Bar Rig — ZIVA, 630 kg, EN 16630, acier 75×75×3 mm

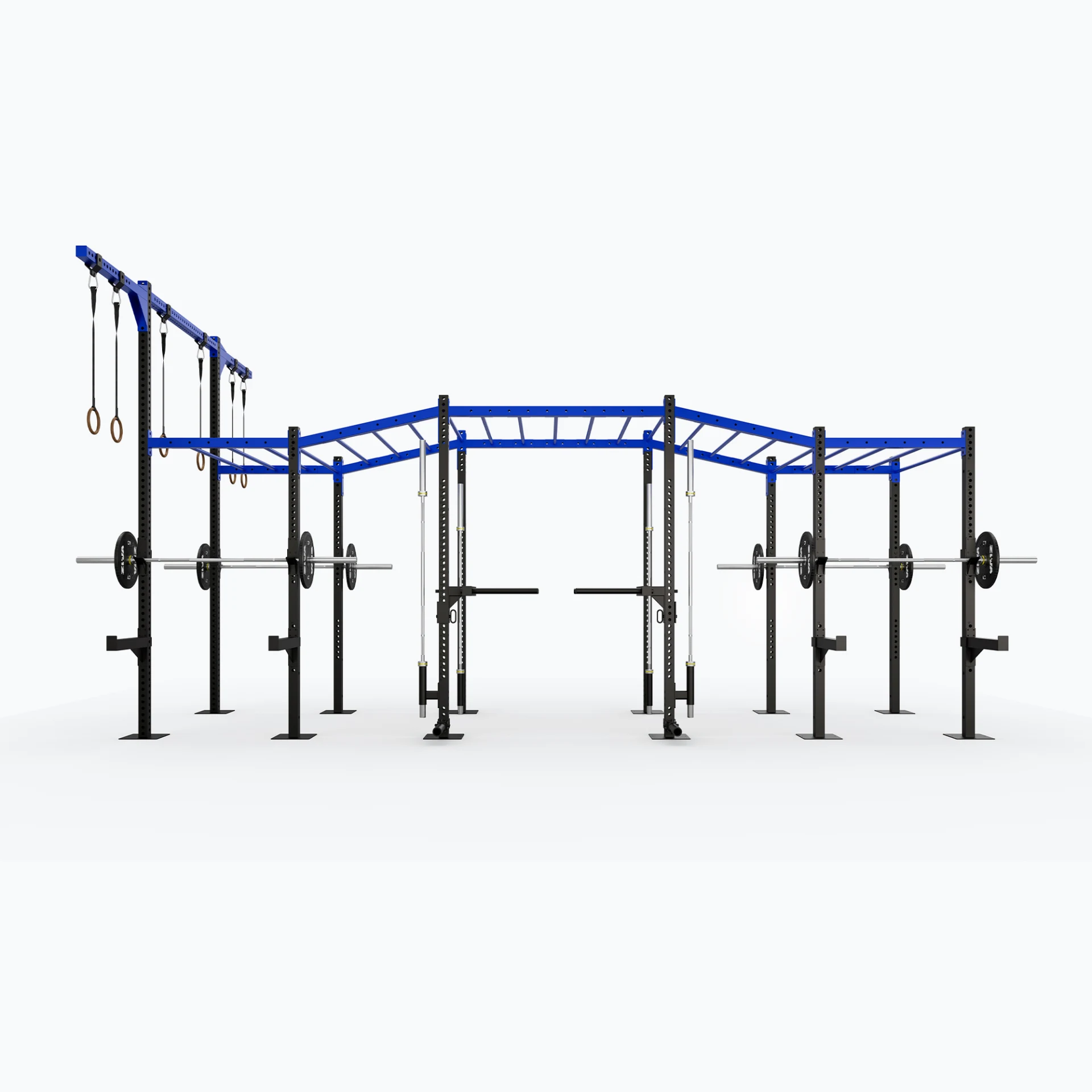

L’Outdoor 22′ Floor-Mounted Multi-Height Monkey Bar Rig est une structure d’entraînement outdoor multifonction de 6,84 × 4,09 × 3,60 m (~28 m² au sol), pesant 630 kg, en acier 75 × 75 mm (3 mm d’épaisseur) avec finition thermolaquée résistante aux intempéries. Combine monkey bars multi-hauteurs sur toute la longueur, 2 paires de J-Cups et safety arms par module de 4′, points d’attache pour corde et station de rangement 4 étagères. Capacité estimée : 6 à 10 pratiquants simultanés. Installation fixée au sol sur dalle béton armé avec chevilles chimiques. Normes EN 16630 et EN ISO 20957-1. Garantie 5 ans structure et soudures, 1 an pièces plastiques. 11 000 € HT — demandez un devis personnalisé selon les options et la configuration d’installation.
Pensé pour les boxes de CrossFit, les collectivités, les espaces sportifs municipaux et les centres de préparation physique qui cherchent un équipement central et permanent en extérieur. La structure couvre en un seul module les exercices de suspension, de traction, de grimpe sur corde, de force avec barre (via les J-Cups) et le rangement du matériel de séance.
Spécifications techniques — Outdoor 22′ Floor-Mounted Multi-Height Monkey Bar Rig
| Marque / Fabricant | ZIVA |
| Type | Rig outdoor multifonction fixé au sol (floor-mounted) |
| Dimensions (L × l × H) | 684 × 409 × 360 cm (~28 m² au sol) |
| Poids | 630 kg |
| Cadre acier | 75 × 75 mm — épaisseur 3 mm |
| Fabrication | Découpe laser |
| Finition | Thermolaquée / powder-coated — résistante eau et neige |
| Couleur | [à préciser — noir / gris / personnalisable sur devis] |
| Quincaillerie | 24 mm, zinguée — résistance corrosion outdoor |
| Configuration des sections | 4′ × 6′ |
| Monkey bars | Multi-hauteurs sur toute la longueur de la structure |
| J-Cups inclus | 2 paires pour chaque module de 4′ de large |
| Safety arms inclus | Oui — pour chaque module de 4′ de large |
| Points d’attache corde | Oui |
| Station de stockage | Oui — 4 étagères intégrées |
| Capacité d’accueil | 6 à 10 pratiquants simultanés — monkey bars : 2–3 / demi-racks : 2–4 postes / corde : 1–2 |
| Charge max. par poste J-Cup | [à préciser — demandez la fiche technique] |
| Installation | Fixé au sol — dalle béton armé avec chevilles chimiques scellées |
| Normes de sécurité | EN 16630 (fitness outdoor permanent) — EN ISO 20957-1 (équipements de force) |
| Garantie structure / soudures | 5 ans limitée |
| Garantie pièces plastiques | 1 an limitée |
| Prix HT | 11 000 € HT — devis sur demande selon options et configuration |
Normes de sécurité — ce que EN 16630 et EN ISO 20957-1 garantissent
Pour un équipement fitness outdoor fixé au sol et accessible au public, deux normes sont applicables :
| Norme | Domaine | Pourquoi c’est important |
|---|---|---|
| EN 16630 | Équipements de fitness extérieurs installés de façon permanente | Obligatoire pour tout rig fixé au sol en espace public ou ERP. Couvre la résistance structurelle, la fatigue des soudures, les surfaces sans risque de coincement et les charges dynamiques (kipping, muscle-ups). |
| EN ISO 20957-1 | Équipements d’entraînement de force — exigences générales de sécurité | Applicable aux postes de squat, demi-racks et stations barres. Couvre la stabilité sous charge, les charges maximales admissibles et les dispositifs de sécurité (safety arms). |
Pour une installation dans un espace public (collectivité, gymnase municipal, ERP) : demandez le certificat de conformité EN 16630 avant commande. Ce document est exigible par les assureurs et les commissions de sécurité. Contactez-nous pour obtenir la documentation technique.
Quel sol poser sous le rig ?
Le rig outdoor génère plusieurs types de contraintes au sol selon les zones. Voici les recommandations par zone d’utilisation :
| Zone | Contrainte | Sol recommandé | Prix/m² |
|---|---|---|---|
| Zone monkey bars (hauteur >2 m) | Chutes possibles depuis 3,60 m — amortissement EN 1177 requis | Dalle caoutchouc 60 mm (HIC 2,8 m) | 78 € |
| Zone demi-racks / drops de barre | Impacts de barres chargées ≤ 150 kg | Dalle caoutchouc 40 mm Training | 38,50 € |
| Zone de circulation / passage | Trafic piéton, pas d’impact au sol | Dalle caoutchouc 20 mm Training | 29 € |
| Zone esthétique outdoor (pelouse) | Intégration visuelle jardin / espace vert | Dalle gazon synthétique 40 mm | 79 € |
La hauteur de chute maximale sur les monkey bars (3,60 m de hauteur de structure) exige un sol certifié EN 1177 HIC ≥ 2,8 m sous la zone de réception. La dalle 60 mm est la solution minimale conforme. Pour toute hauteur ≥ 3 m, vérifiez avec votre bureau de contrôle.
Pour quel contexte d’installation ?
Box de CrossFit outdoor — espace central de WOD multi-postes.
La structure de 684 cm de long avec ses modules 4′ × 6′ crée un espace central pour les WOD en extérieur. Les monkey bars multi-hauteurs couvrent le travail de déplacement horizontal en suspension, de grip et d’endurance musculaire des membres supérieurs. Les J-Cups et safety arms intégrés permettent d’ajouter le squat, le développé couché et le développé militaire avec barre — ce qui évite d’installer des racks séparés. Les points d’attache pour corde complètent avec un troisième type de travail : grimpe verticale et suspension dynamique. Les 4 étagères de rangement permettent de disposer les médecine balls, les anneaux, les sangles et le petit matériel à portée immédiate sans encombrer l’espace de travail.
Espace sportif municipal et gymnase extérieur — équipement permanent certifié pour l’accès public.
Pour une collectivité ou un gestionnaire d’ERP, la double certification EN 16630 + EN ISO 20957-1 est l’argument contractuel essentiel. Elle garantit que la structure a été testée en charge dynamique (kipping pull-ups, muscle-ups) et en fatigue de soudure — les deux sollicitations critiques sur un rig utilisé par un public non supervisé. La garantie 5 ans sur la structure simplifie le budget de maintenance préventive sur le mandat municipal. La capacité de 6 à 10 utilisateurs simultanés permet d’organiser des créneaux de cours collectifs sans surdimensionner l’installation.
Centre de préparation physique et réathlétisation — polyvalence sur un seul ancrage.
Dans un centre de préparation physique, chaque mètre carré compte. Ce rig concentre sur ~28 m² des postes de traction (monkey bars), de force avec barre (J-Cups), de grimpe (points corde) et de rangement — des fonctionnalités qui nécessiteraient normalement 3 à 4 équipements distincts et une surface bien supérieure. La hauteur de 3,60 m couvre les exercices de traction bras tendus, les muscle-ups et la grimpe sur corde sans restriction d’amplitude pour les grands gabarits.
Ce qu’il faut savoir avant d’acheter
La dalle béton d’ancrage n’est pas le sol d’amortissement — les deux sont distincts. Le rig de 630 kg exige une dalle béton armé avec chevilles chimiques scellées pour l’ancrage structurel. Cette dalle béton ne remplace pas le revêtement d’amortissement certifié EN 1177 requis sous la zone des monkey bars (hauteur de chute max 3,60 m = HIC ≥ 2,8 m requis). Les deux systèmes sont superposés : dalle béton armé en dessous pour l’ancrage, dalle caoutchouc 60 mm par-dessus pour l’amortissement des chutes. Pour toute installation en espace public, le bureau de contrôle validera cette double couche.
La charge max par poste J-Cup n’est pas précisée dans la fiche disponible — indispensable à confirmer pour les programmes de force. Pour les utilisateurs travaillant en squat ou en développé couché à charges lourdes sur les J-Cups, la charge admissible par poste conditionne le protocole d’entraînement utilisable. Demandez la fiche technique complète avec les charges max par poste avant de valider la commande.
La quincaillerie zinguée standard a des limites en atmosphère saline — option inox 316L disponible pour les zones côtières. La finition thermolaquée et la quincaillerie zinguée offrent une bonne résistance en environnement tempéré standard. En atmosphère saline intensive (moins de 5 km de la côte, port, piscine extérieure), une quincaillerie inox 316L et un traitement brouillard salin renforcé (test ISO 9227 ≥ 500 h) sont recommandés. Précisez le contexte d’implantation lors du devis pour le traitement adapté.
Une structure de 630 kg fixée au sol est généralement soumise à déclaration préalable de travaux, voire à permis de construire. Selon le PLU local et la surface au sol (≥ 5 m²), une instruction administrative est requise. Pour un usage collectivité ou gymnase municipal, consultez le bureau de contrôle avant de lancer la commande. La certification EN 16630 est un document utile pour l’instruction du dossier administratif.
La structure est conçue pour recevoir des accessoires complémentaires — précisez les évolutions prévues lors du devis. Barres de dip, anneaux de gymnastique, TRX, stations corde supplémentaires s’intègrent sur les points d’ancrage prévus à cet effet. Si vous prévoyez d’ajouter des modules dans les 2 à 3 ans suivant l’installation, un pré-câblage des fixations adapté peut être intégré lors du montage initial — à moins de coût qu’une intervention ultérieure.
Questions fréquentes — Outdoor 22′ Monkey Bar Rig ZIVA
Combien de personnes peuvent s’entraîner simultanément ?
La structure de 684 cm de long avec ses modules 4′ × 6′ permet d’estimer 6 à 10 pratiquants en simultané : 2 à 3 sur les monkey bars, 2 à 4 postes de demi-rack selon le nombre de modules J-Cups installés, et 1 à 2 grimpeurs aux points d’attache corde. Pour les WOD en groupes de 10 personnes ou plus, prévoyez une rotation entre les postes ou le doublement de certains modules.
Faut-il un permis de construire pour installer ce rig ?
Une structure de 630 kg fixée au sol dans un espace public ou un ERP est généralement soumise à déclaration préalable de travaux, voire à permis de construire selon le PLU local et la surface au sol (≥ 5 m²). Pour un usage collectivité ou gymnase municipal, une consultation du bureau de contrôle est recommandée avant installation. La norme EN 16630 facilite l’instruction du dossier. Pour un usage privé sur terrain non classé ERP, les seuils de déclenchement des autorisations sont différents — contactez-nous avec l’adresse d’implantation pour une vérification préalable.
Quel type de fondations est nécessaire ?
Le rig de 630 kg soumis à des charges dynamiques (kipping pull-ups, muscle-ups) nécessite une dalle béton armé avec chevilles chimiques scellées. L’épaisseur de dalle et le dimensionnement des chevilles dépendent de la portance du sol et des charges maximales par poste — précisées dans le dossier technique du fabricant. Pour un usage public, faites valider le scellement par un bureau d’études structure. Le plan de fondation est fourni sur demande à la commande.
La finition thermolaquée résiste-t-elle en bord de mer ?
La finition thermolaquée standard offre une bonne résistance aux UV et à l’eau douce, mais montre des limites en atmosphère saline intensive à moins de 5 km de la côte. Dans ce cas, demandez une quincaillerie en inox 316L et un double traitement thermolaquage à l’épreuve du brouillard salin (test ISO 9227 ≥ 500 h). Contactez-nous pour les options zones côtières.
La dalle béton d’ancrage compte-t-elle comme surface d’amortissement ?
Non — les deux systèmes sont distincts. La dalle béton assure l’ancrage structurel de la structure de 630 kg. Elle ne remplace pas un revêtement d’amortissement certifié EN 1177. Pour respecter la norme EN 1177 sous les monkey bars à 3,60 m de hauteur (HIC ≥ 2,8 m requis), il faut poser un revêtement certifié sur toute la zone de réception par-dessus la dalle béton. La dalle caoutchouc 60 mm est la solution minimale conforme.
Peut-on ajouter des modules ou accessoires après l’installation ?
Oui — la structure est conçue pour recevoir des accessoires outdoor complémentaires selon les évolutions de votre programme. Barres de dip, anneaux de gymnastique, TRX ou stations corde supplémentaires s’intègrent sur les points d’ancrage prévus. Précisez vos besoins d’évolution lors du devis pour un pré-câblage des fixations adapté — une intervention intégrée au montage initial est moins coûteuse qu’une reprise ultérieure.
