ECHO – Double filet d’escalade triangulaire

Description

ECHO – Double filet d’escalade triangulaire

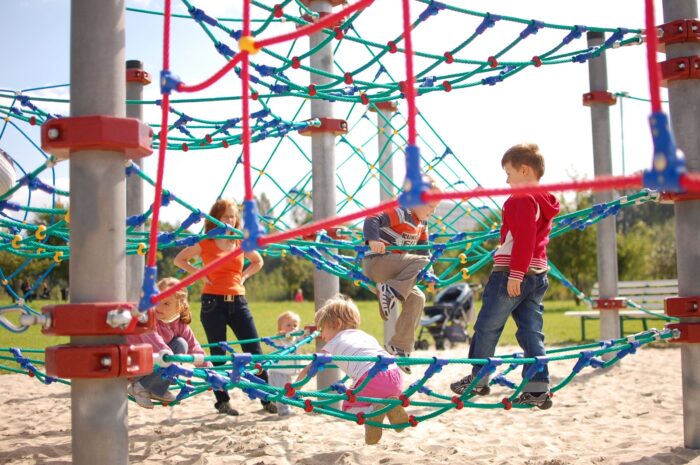

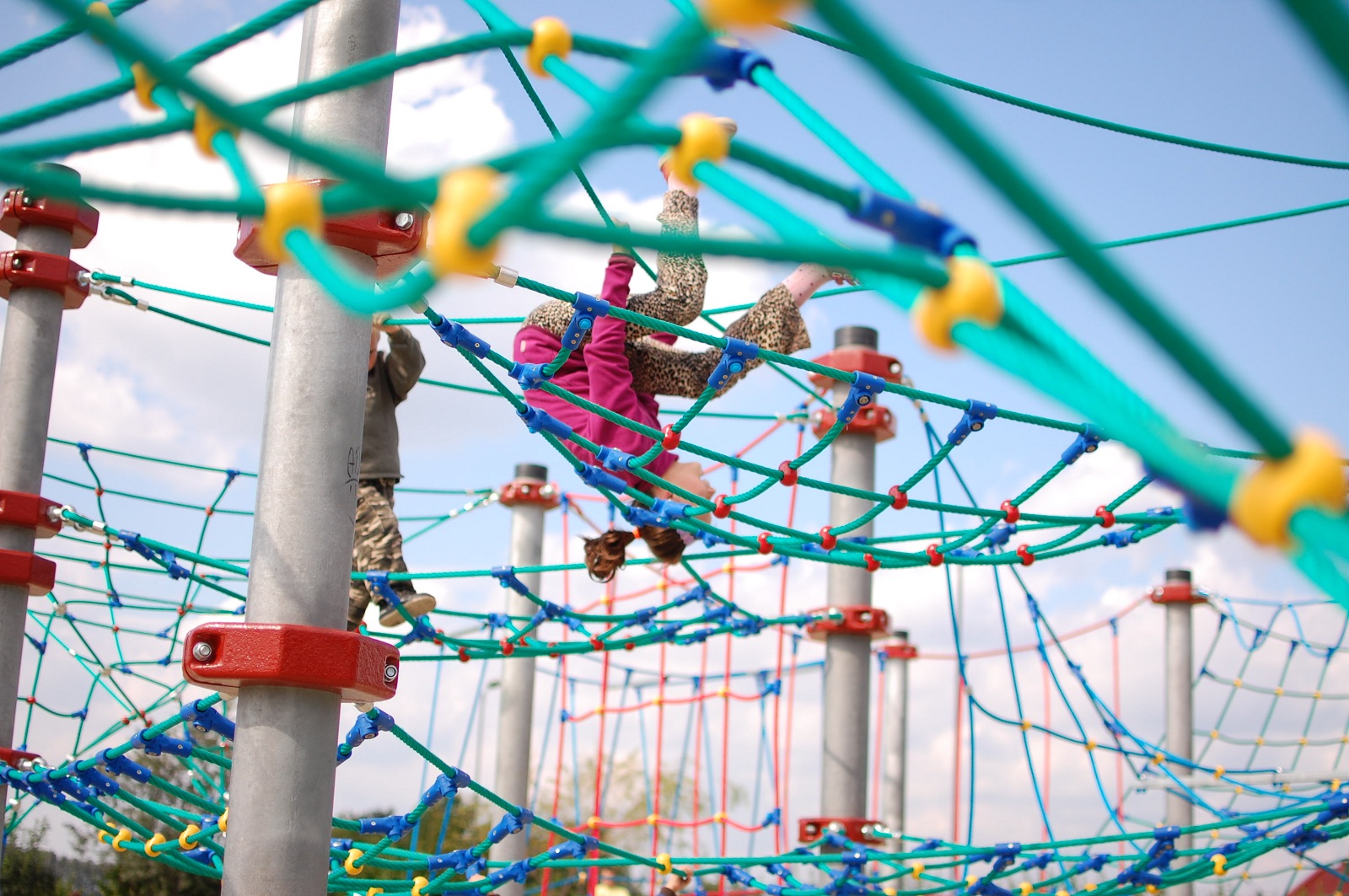

ECHO se compose de trois filets horizontaux espacés de 0,7 m formant deux triangles rectangles isocèles reliés par leur sommet, tendus sur quatre poteaux en configuration 3,0 × 3,0 m.

Composants et équipements

• Trois filets horizontaux superposés (espacement 0,7 m)
• Formation de deux triangles rectangles isocèles reliés

Caractéristiques techniques

• Dimensions : 3,3 m (L) × 3,3 m (l) × 3,0 m (H)
• Espace de sécurité minimum : 8,3 × 8,3 m
• Tranche d’âge : de 5 à 14 ans
• Hauteur de chute libre : 2,85 m
• Profondeur de fondation : 1,0 m

Matériaux

• Poteaux structurels en acier galvanisé à chaud, diamètre 168,3 mm, chapeau galvanisé et peint par poudrage
• Cordes en polyamide tressé et collé, diamètre 18 mm, âme en fils d’acier galvanisés à six torons
• Colliers de fixation en acier protégés par peinture chlorocaoutchouc
• Connexions articulées en acier inoxydable, aluminium et matière plastique
• Fondations en semelles de béton armé

Conformité et sécurité

Cet équipement est conforme à la norme européenne EN 1176-1:2017 et dispose d’un certificat de conformité délivré par un organisme de certification indépendant. La zone de réception doit être recouverte d’un revêtement amortissant conforme à la norme EN 1176-1. L’accès d’engins de chantier lourds est nécessaire pour la pose des fondations.

Fiche technique et plan d’implantation disponibles sur demande.
