Solaris — Estructura de cuerda de dos niveles sobre cuatro arcos de acero

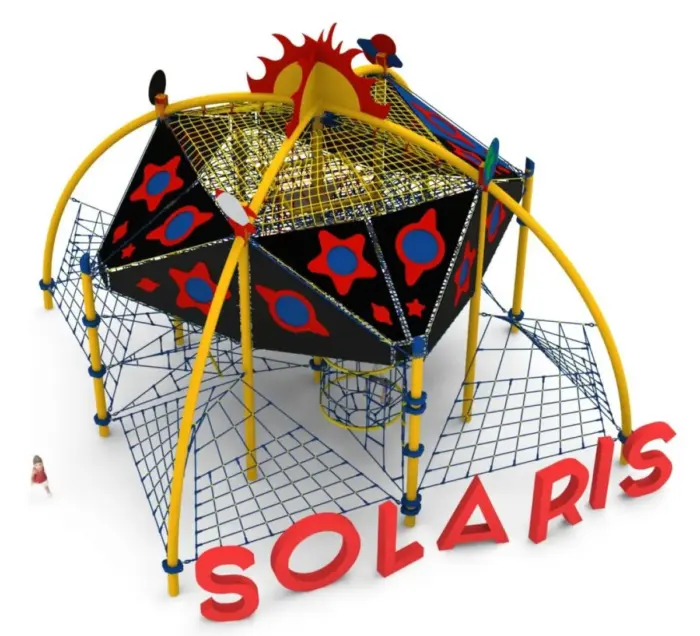

Solaris es una estructura de cuerda de dos niveles sostenida por cuatro arcos curvos de acero que convergen en un nudo superior común, de 8,8 por 8,8 m en planta y 7,2 m de altura. Los dos niveles de juego están separados por membranas de caucho reforzado y cuatro capas de malla plástica de unos 10 mm de espesor total, que es lo que permite que unos niños ocupen el volumen superior mientras otros juegan debajo.

Los arcos se apoyan sobre columnas de acero y todo el conjunto es tubo galvanizado en caliente y termolacado de 168,3 mm de diámetro. El nivel inferior se sitúa por debajo de 3,0 m. Las redes densas de cuerda, con aberturas máximas de 125 x 125 mm, forman las superficies de trepa, y unas redes de comunicación conectan los niveles con los módulos inferiores. La estructura incorpora paneles decorativos de HPL o PEAD con motivos espaciales.

Las cuerdas son de poliamida trenzada y encolada de 18 mm de diámetro, reforzadas con torones de acero galvanizado. Los conectores son de plástico y aluminio, con fijaciones de acero inoxidable y acero pintado en los puntos de anclaje de las columnas.

Especificaciones técnicas

Por qué una estructura de cuerda de dos niveles

Separar el volumen en dos niveles eleva la capacidad de una misma huella en suelo. Los niños más pequeños se mantienen por debajo de 3,0 m en el nivel inferior, los mayores trabajan las redes superiores, y las membranas de caucho y malla impiden que objetos y pies pasen de un nivel a otro. Para un ayuntamiento, esto significa que un solo equipo atiende toda la franja de 5 a 14 años en un único punto supervisado.

La superficie de seguridad de 13,8 por 13,8 m debe pavimentarse para una altura de caída libre de 2,85 m conforme a EN 1177. Las cimentaciones tienen 1,0 m de profundidad, de modo que conviene comprobar los servicios enterrados y las zonas de protección de raíces antes de fijar el replanteo.

Preguntas frecuentes

¿Qué superficie de seguridad se necesita?

13,8 por 13,8 m, que deben cubrirse con un pavimento amortiguador de impactos homologado para 2,85 m según EN 1177.

¿Por qué las aberturas de red se limitan a 125 x 125 mm?

Una malla densa limita el riesgo de atrapamiento y ofrece una superficie de trepa continua, que es lo que hace utilizable el nivel superior como plataforma de juego y no solo como vía de paso.

¿Qué acabado protege el acero?

Galvanizado en caliente con un acabado termolacado por encima: el galvanizado aporta la protección frente a la corrosión y el termolacado aporta el color.
