Norme EN 1177 : sols amortissants, hauteur de chute critique et sécurité des aires de jeux
Dès lors qu’un équipement de jeu, un appareil de fitness extérieur ou un module de parcours santé présente une hauteur de chute libre supérieure à 60 cm, la mise en place d’un sol amortissant conforme à la norme EN 1177 devient une exigence incontournable. Cette norme européenne définit les méthodes d’essai permettant de mesurer la capacité d’un revêtement à atténuer l’énergie d’un impact et à réduire le risque de lésion grave en cas de chute. Elle constitue le fondement technique de toute décision d’aménagement pour les maîtres d’ouvrage, collectivités, gestionnaires de parcs et opérateurs d’espaces sportifs extérieurs.
Ce guide complet détaille les concepts clés de la norme EN 1177 : le critère HIC (Head Injury Criterion), la hauteur de chute critique (HCC), les types de sols conformes, les obligations du maître d’ouvrage et les vérifications périodiques à programmer. Il s’adresse aux professionnels qui conçoivent ou rénovent des aires de jeux, des parcours santé et des espaces de sol sportif extérieur.
Qu’est-ce que la norme EN 1177 ?
La norme EN 1177 — publiée par le Comité Européen de Normalisation (CEN) et transposée en France sous la référence NF EN 1177 — porte le titre officiel : « Sols d’aires de jeux absorbant l’impact – Méthodes d’essai pour la détermination de l’atténuation d’impact ». La version en vigueur est l’édition 2018, amendée en 2023 (EN 1177:2018+A1:2023).
Son périmètre d’application couvre l’ensemble des surfaces d’impact situées sous des équipements de jeux pour enfants (toboggan, balançoire, portique, etc.), mais également les zones d’impact sous les équipements de fitness extérieur et de parkour. La norme définit l’appareillage de test, les deux méthodes d’essai et les critères d’acceptation des résultats.
Lien avec la norme EN 1176
La norme EN 1177 est complémentaire à la série EN 1176, qui fixe les exigences de sécurité relatives aux équipements de jeux eux-mêmes (conception, installation, maintenance). Là où EN 1176 impose que chaque équipement possède une zone d’impact adéquate, EN 1177 précise comment tester et valider la performance amortissante du sol sous-jacent.
Le contexte réglementaire français
En France, le cadre repose sur le décret n° 96-1136 du 18 décembre 1996 fixant les prescriptions de sécurité relatives aux aires de jeux. Ce texte rend obligatoire le respect des normes NF EN 1176 et NF EN 1177 pour tout équipement installé dans un espace collectif. Le gestionnaire engage sa responsabilité civile et pénale en cas de non-conformité constatée lors d’un contrôle ou d’un accident.
Les concepts fondamentaux : HIC, gmax et hauteur de chute critique
Le critère HIC (Head Injury Criterion)
Le HIC est un indice international qui quantifie la probabilité et la gravité d’une lésion cérébrale lors d’un impact. Il est calculé à partir de la courbe décélération/temps enregistrée par un accéléromètre embarqué dans une tête d’essai instrumentée, lâchée en chute libre depuis une hauteur déterminée. La formule intègre l’accélération maximale et la durée du choc.
La norme EN 1177 impose que le HIC ne dépasse pas 1 000. Une valeur de 1 000 correspond statistiquement à un risque de 3 % de lésion cérébrale critique (MAIS 5) et de 18 % de lésion cérébrale sévère. Au-delà de ce seuil, le sol est considéré insuffisamment amortissant pour la hauteur de chute testée.
Le critère gmax
Introduit en 2018, le critère gmax représente la décélération maximale (en multiples de g) au moment du premier contact. Il doit rester inférieur ou égal à 200 g. Ce critère est particulièrement discriminant pour les sols peu épais. Les deux critères (HIC et gmax) sont examinés simultanément ; c’est la valeur la plus contraignante qui détermine la conformité.
La hauteur de chute critique (HCC)
La hauteur de chute critique (HCC) est la hauteur maximale de chute libre pour laquelle un revêtement démontre une atténuation d’impact conforme (HIC ≤ 1 000 et gmax ≤ 200 g). Elle est exprimée en mètres avec deux décimales et assortie d’une incertitude de mesure de ±7 %.
Le principe fondamental de conception est simple : la HCC du sol doit être supérieure ou égale à la hauteur de chute libre (HCL) de l’équipement installé. La HCL correspond à la plus grande distance verticale entre le point de support du corps sur l’équipement et la surface d’impact au sol. Elle est déterminée par le fabricant de l’équipement et doit être indiquée dans la notice accompagnant le produit.
Les deux méthodes d’essai de la norme EN 1177
Méthode 1 : détermination de la hauteur de chute critique (HCC)
Cette méthode consiste à faire tomber la tête instrumentée depuis des hauteurs croissantes (au minimum quatre impacts). La HCC est la hauteur la plus basse produisant un HIC ≥ 1 000 ou un gmax ≥ 200. Réalisable en laboratoire ou sur site, elle délivre une qualification complète du revêtement : en connaissant la HCC, le maître d’ouvrage peut déterminer les équipements compatibles avec la surface.
Méthode 2 : vérification de l’atténuation d’impact sur site
Introduite en 2018, cette procédure de vérification in situ simplifiée consiste à lâcher la tête d’essai depuis la HCL de l’équipement installé. Si HIC ≤ 1 000 et gmax ≤ 200, le sol est jugé adéquat pour cet équipement précis au moment du test. Elle est particulièrement adaptée aux contrôles périodiques et permet de détecter toute dégradation du revêtement (tassement, vieillissement, détérioration climatique) avant qu’elle ne devienne un risque.
Quand un sol amortissant est-il obligatoire ?
La norme EN 1177 fixe le seuil de déclenchement de l’obligation à une hauteur de chute libre supérieure à 60 cm. En deçà, le sol doit présenter des caractéristiques amortissantes, mais sans obligation de certification formelle. Au-delà de ce seuil, un revêtement certifié selon EN 1177 est requis sur l’intégralité de la zone d’impact définie par EN 1176.
| Hauteur de chute libre (HCL) | Obligation de sol amortissant | Exemples d’équipements concernés |
|---|---|---|
| ≤ 0,60 m | Sol avec caractéristiques amortissantes recommandées (pas de certification obligatoire) | Parcours d’équilibre bas, modules de motricité petite enfance |
| 0,60 m à 1,00 m | Sol amortissant certifié EN 1177 obligatoire ; gazon naturel entretenu admis | Portiques bas, balançoires à assise, équipements fitness légers |
| 1,00 m à 3,00 m | Sol amortissant certifié EN 1177 obligatoire (matériaux fluents ou synthétiques) | Balançoires hautes, toboggans, modules combinés, équipements fitness outdoor |
| > 3,00 m | Sol synthétique amortissant certifié EN 1177 obligatoire (HCC démontrée par essai) | Structures de grimpe hautes, tours de jeux, parkour |
Les types de sols amortissants conformes à la norme EN 1177
La norme distingue deux grandes familles de revêtements : les matériaux fluents (granulats naturels en vrac) et les surfaces synthétiques amortissantes (manufacturées). Chaque famille présente des caractéristiques propres en termes de performance, d’entretien, de durée de vie et de coût.
Les matériaux fluents
Les matériaux fluents sont des granulats naturels répandus en couche épaisse. Leur performance dépend de la granulométrie, de la teneur en eau et de l’homogénéité du matériau.
- Copeaux de bois (granulométrie 5–30 mm) : une couche de 30 cm permet d’atteindre une HCC de 3 m. Matériau naturel et recyclable, mais nécessitant un nivelage régulier et un contrôle sanitaire fréquent.
- Fragments d’écorce (20–80 mm) : performances comparables aux copeaux, couche de 30 cm pour une HCC de 3 m. Sensibles à la dégradation biologique.
- Sable (grains 0,2–2 mm, lavé, sans argile) : HCC jusqu’à 3 m avec 30 cm de couche. Risques de contamination et d’accumulation de déchets.
- Gravier arrondi (2–8 mm, lavé) : HCC jusqu’à 3 m avec 30 cm. Attention au risque de chute sur surface dure si déplacement trop important.
Note : Une épaisseur de 40 cm est recommandée pour les matériaux fluents afin de compenser les déplacements liés à l’utilisation intensive.
Les dalles en caoutchouc (SBR/EPDM)
Les dalles amortissantes sont constituées d’une couche de base en caoutchouc SBR (granulés recyclés) et d’une couche d’usure en EPDM (éthylène-propylène-diène monomère) teintée dans la masse. Elles sont proposées en différentes épaisseurs selon la HCC requise :
- Dalles 60 mm : HCC jusqu’à 2,00 m — durée de vie 10–12 ans
- Dalles 80 mm : HCC jusqu’à 2,50 m — durée de vie 10–12 ans
- Dalles 100 mm et plus : HCC jusqu’à 3,00 m

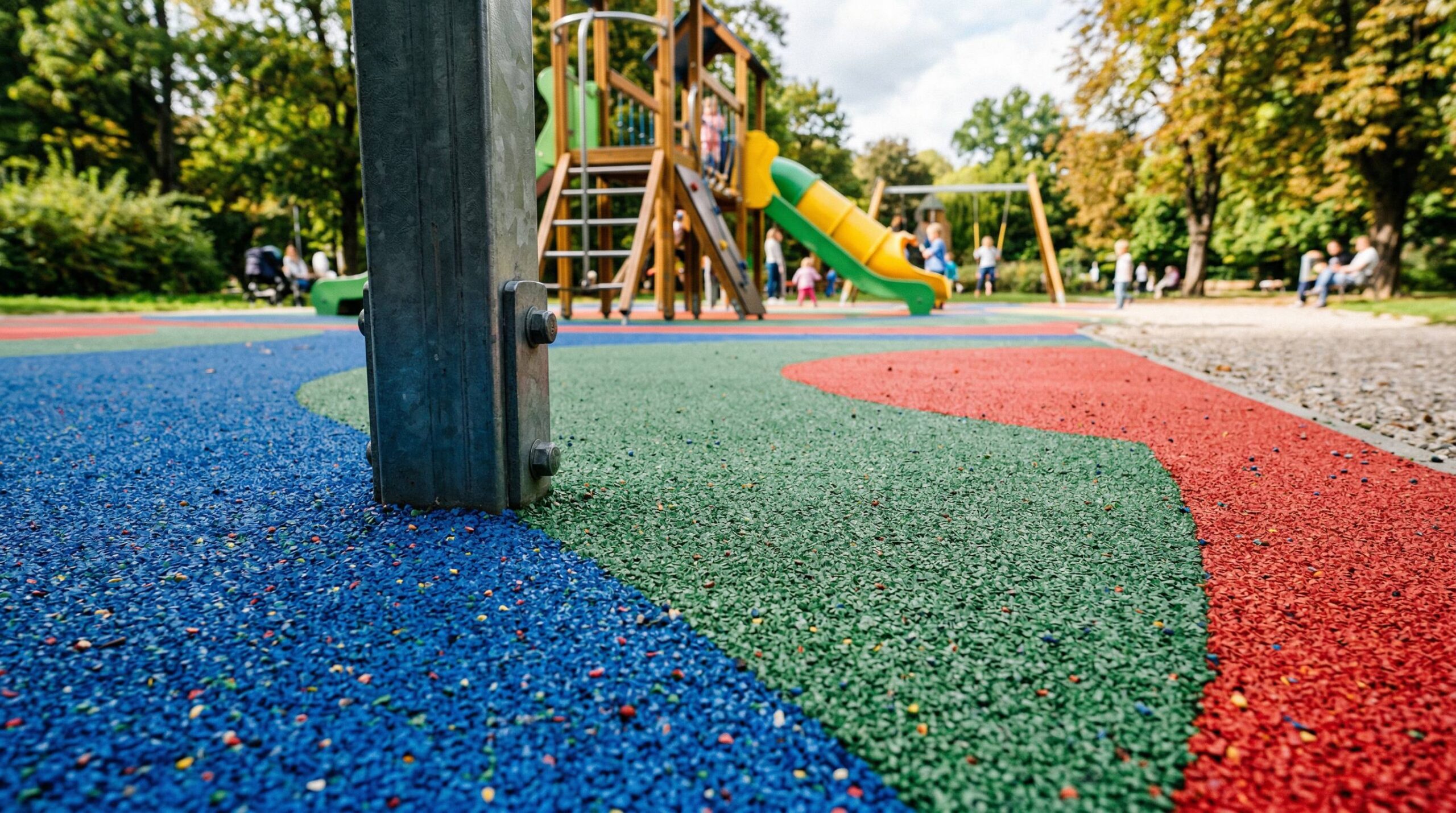

Le sol coulé EPDM
Le sol coulé sur place est obtenu par mélange de granulats de caoutchouc SBR liés au polyuréthane (sous-couche élastique) et d’une couche d’usure EPDM colorée. Il permet la réalisation de designs personnalisés, de marquages au sol et s’adapte à toutes les formes de zones. C’est le revêtement de référence pour les sols sportifs extérieurs nécessitant à la fois esthétique et certification EN 1177. Light In Fitness propose une gamme complète de solutions en sol coulé EPDM adaptées aux projets d’aménagement public et privé.
Le gazon synthétique amortissant
Associé à une sous-couche de choc (shockpad) dont l’épaisseur est dimensionnée en fonction de la HCC cible, le gazon synthétique constitue une alternative esthétique et performante. Le système PGSS (PlayGround Safe Surface) typique associe des plaques amortissantes (mousse de polyéthylène à cellules fermées) couvertes d’un gazon synthétique sablé. Il permet d’atteindre une HCC de 3 m avec une sous-couche de 80 à 110 mm. Ce système s’intègre naturellement dans les aménagements paysagers de parcs, aires de jeux et espaces verts urbains.
Obligations du maître d’ouvrage et du gestionnaire
Avant la mise en service : constitution du dossier réglementaire
Le maître d’ouvrage est tenu de constituer et de conserver un dossier réglementaire complet pour chaque aire de jeux ou espace fitness extérieur. Ce dossier comprend :
- Les notices et fiches techniques des équipements, avec indication de la HCL
- Les rapports d’essais EN 1177 (Méthode 1) du revêtement de sol, délivrés par un laboratoire accrédité ISO 17025, précisant la HCC en mètres (deux décimales) et l’incertitude de mesure (±7 %)
- Les plans de la zone d’impact et les documents de mise en œuvre du revêtement
- La vérification de conformité initiale (réception de chantier)
La HCC certifiée du sol doit impérativement être supérieure ou égale à la HCL de chaque équipement installé dans la zone concernée. Toute installation ne respectant pas ce principe constitue une non-conformité engageant la responsabilité du gestionnaire.
Après la mise en service : vérifications périodiques
La norme EN 1176-7 (guide d’installation, contrôle et maintenance), lue conjointement avec EN 1177, définit trois niveaux de contrôle des aires de jeux et des espaces de parcours santé :
- Inspection visuelle régulière (hebdomadaire à mensuelle) : détection des défauts apparents — fissures, décollements, tassements, présence de corps étrangers dans les matériaux fluents.
- Inspection opérationnelle (mensuelle à trimestrielle) : examen plus approfondi de la stabilité des équipements et du niveau des matériaux fluents.
- Inspection annuelle approfondie : contrôle complet avec test HIC selon EN 1177 Méthode 2, réalisé par un organisme compétent, pour confirmer que la performance amortissante du sol est toujours conforme aux exigences.
Les résultats de ces contrôles doivent être consignés dans un registre de suivi tenu à jour. Ce document constitue la preuve, en cas de litige ou d’accident, que le gestionnaire a exercé son devoir de diligence.
Responsabilité et sanctions
La DGCCRF peut diligenter des contrôles inopinés dans les espaces collectifs. Un sol non conforme à EN 1177 peut entraîner la mise en demeure de fermeture immédiate de la zone concernée, une amende et, en cas d’accident, la mise en cause pénale du responsable de l’exploitation. Il est donc essentiel de confier les essais et la fourniture des revêtements à des partenaires disposant de certifications valides.
Application aux espaces fitness extérieurs et parcours santé
La norme EN 1177:2018 précise explicitement que ses méthodes d’essai sont applicables aux zones d’impact des équipements de fitness extérieur et de parkour, pas seulement aux aires de jeux pour enfants. Cette extension du champ d’application répond à l’essor des espaces multisports en plein air, des parcours santé et des outdoor gyms.
Pour un parcours santé comportant des modules d’escalade, des barres de traction ou des structures de saut, la démarche est identique à celle d’une aire de jeux :
- Identifier la HCL de chaque module
- Choisir un revêtement dont la HCC certifiée est supérieure ou égale à la HCL la plus élevée de la zone
- Faire réaliser un essai EN 1177 Méthode 1 par un laboratoire accrédité avant réception du chantier
- Programmer des vérifications EN 1177 Méthode 2 annuelles
Light In Fitness accompagne les collectivités, les promoteurs immobiliers et les gestionnaires d’espaces publics dans la sélection et la mise en œuvre de sols sportifs conformes à EN 1177, adaptés aussi bien aux aires de jeux qu’aux espaces fitness de plein air. Notre équipe technique peut réaliser une étude personnalisée prenant en compte la HCL de vos équipements, les contraintes climatiques du site et votre budget d’investissement. Contactez-nous pour un devis sur mesure.
Comparatif des principaux revêtements amortissants conformes EN 1177
| Type de sol | HCC maximale indicative | Épaisseur recommandée | Entretien | Durée de vie | Adapté pour |
|---|---|---|---|---|---|
| Copeaux de bois | 3,00 m | 30–40 cm | Élevé (nivelage, rechargement) | 2–3 ans avant rechargement | Aires de jeux naturelles, parcs paysagers |
| Sable lavé | 3,00 m | 30–40 cm | Élevé (propreté, nivelage) | Variable (contamination) | Bacs à sable, espaces petite enfance |
| Gravier arrondi (2–8 mm) | 3,00 m | 30–40 cm | Moyen (contrôle déplacement) | 3–5 ans | Aires de jeux budget modéré |
| Dalles caoutchouc SBR/EPDM 60 mm | 2,00 m | 60 mm | Faible (nettoyage, inspection visuelle) | 10–12 ans | Aires de jeux, espaces fitness, école |
| Dalles caoutchouc SBR/EPDM 80 mm | 2,50 m | 80 mm | Faible | 10–12 ans | Portiques, balançoires hautes, fitness |
| Sol coulé EPDM | 3,00 m (selon épaisseur) | Variable (à définir par essai) | Très faible | 12–15 ans | Espaces publics, parcours santé, fitness outdoor |
| Gazon synthétique + shockpad | 3,00 m (selon épaisseur shockpad) | 20–110 mm selon HCC | Faible à moyen | 8–12 ans | Aires de jeux intégrées espaces verts, parkour |
Comment lire un rapport d’essai EN 1177 ?
Tout rapport conforme à EN 1177 Méthode 1, émis par un laboratoire accrédité ISO 17025, doit mentionner : la description complète du produit, le numéro et la date de la norme, la HCC en mètres (deux décimales), l’incertitude de mesure (±7 %), ainsi que les valeurs HIC et gmax mesurées. Pour un rapport Méthode 2, il doit préciser que les résultats ne valent que pour le site précis au moment du test. Si plusieurs zones ont été testées, c’est la HCC la plus faible qui fait foi.
FAQ – Questions fréquentes sur la norme EN 1177
À partir de quelle hauteur de chute libre un sol amortissant est-il obligatoire ?
Dès que la hauteur de chute libre (HCL) d’un équipement dépasse 60 cm, un sol amortissant certifié EN 1177 est obligatoire sur l’ensemble de la zone d’impact. En dessous de ce seuil, le sol doit présenter des caractéristiques amortissantes sans certification formelle obligatoire.
Quelle est la différence entre HCC et HCL ?
La HCL (hauteur de chute libre) est une caractéristique de l’équipement : c’est la distance verticale maximale entre le point de support du corps et le sol. Elle est définie par le fabricant. La HCC (hauteur de chute critique) est une caractéristique du sol : c’est la hauteur maximale de chute pour laquelle le revêtement reste conforme (HIC ≤ 1 000, gmax ≤ 200 g). La règle de sécurité impose HCC ≥ HCL.
Le gazon naturel est-il conforme à la norme EN 1177 ?
Un gazon naturel entretenu (souple, non tassé, non engazonné à l’extrême) peut être admis comme sol amortissant pour des HCL inférieures à 1 m. Au-delà, un revêtement certifié EN 1177 est requis. Le gazon naturel n’est pas testé formellement selon la norme et ses propriétés amortissantes varient fortement selon la saison, l’humidité et la fréquentation.
Quelle est la fréquence des tests HIC sur site ?
La réglementation recommande un test HIC annuel selon EN 1177 Méthode 2 pour les sols synthétiques (dalles, EPDM coulé, gazon synthétique). Pour les matériaux fluents (sable, copeaux), la vérification visuelle du niveau et de la qualité du matériau doit être réalisée plus fréquemment (mensuellement ou après chaque utilisation intensive). Les résultats doivent être consignés dans le registre de l’aire de jeux.
Comment choisir l’épaisseur de dalles amortissantes adaptée à mon projet ?
L’épaisseur est déterminée par la HCL de l’équipement le plus haut installé dans la zone d’impact. À titre indicatif : dalles de 60 mm pour HCL ≤ 2 m, dalles de 80 mm pour HCL ≤ 2,50 m, dalles ≥ 100 mm pour HCL jusqu’à 3 m. Pour tout projet spécifique, il est recommandé de s’appuyer sur les rapports d’essai EN 1177 du fabricant de dalles et de faire valider le choix par un expert. Contactez l’équipe Light In Fitness pour un accompagnement personnalisé.
Qui peut réaliser les essais EN 1177 ?
Les essais EN 1177 (Méthode 1 et Méthode 2) doivent être réalisés par un laboratoire ou organisme accrédité selon la norme ISO 17025. Cette accréditation garantit la qualification du personnel, la traçabilité de l’appareillage de test et la comparabilité des résultats. En France, des organismes comme le CSTB, des bureaux de contrôle certifiés ou des prestataires spécialisés en sécurité des aires de jeux disposent de cette accréditation.
Conclusion : faire de la norme EN 1177 un atout de votre projet
La norme EN 1177 n’est pas une contrainte administrative supplémentaire : c’est un outil de conception qui permet de dimensionner précisément la protection amortissante de chaque espace en fonction de ses équipements. En maîtrisant les notions de HCC, HIC et gmax, les maîtres d’ouvrage peuvent faire des choix éclairés entre matériaux fluents et revêtements synthétiques, et justifier leurs décisions face à tout audit ou contrôle réglementaire.
